| Définition |
| Flou de détection |
| SOMMAIRE |
 Le
film |
| Les
écrans renforçateurs |
| Contact
écran-film |
| Obliquité
du faisceau |

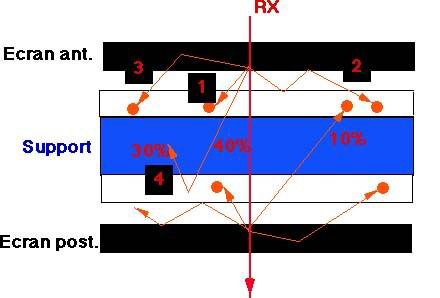

- La lumière émise en un point de l’écran est émise
dans toutes les directions, et peut atteindre l’émulsion à
distance de ce point (1)
- Cette distance peut être accrue par reflexion entre les surfaces
de l’écran et l’émulsion (2)
- Par diffusion au sein de l’écran (3)
- Par atteinte de l’émulsion opposée (effet de cross-over)
(4)
L’image sur le film se traduit par une tache à contours dégradés,
large de plusieurs 1/10 de mm
Dans le cas de l’action directe des rayons X, les photo-électrons
ont une pénétration de l’ordre de 10 microns,
ce qui est petit devant le pouvoir séparateur de l’oeil (1/10
mm)
La mesure du flou de détection s’effectue par l’intermédiaire de la FTL
Facteurs :
Film = 0
Contact E/F (Nveau flou = ancien flou . d2)
Taille des cristaux
Epaisseur couche fluo
Couche reflechissante
Pigment absorbant
Cross-over
Obliquité du faisceau
Il est capable d’enregistrer un nombre de lignes beaucoup plus important
que celui que l’oeil est capable de percevoir (1000 pl/cm contre 50 pl/cm)
Le grain du film (arrangement hétérogène des grains
d’argent) n’a pas de retentissement sur le flou de détection (grains
souvent inférieurs à 2 microns)
L’utilisation d’ER crée le flou de détection de
l’image.
Celui-ci sera d’autant plus important que:
- la taille des cristaux est grande
- l’épaisseur de la couche fluorescente est grande.
La rapidité et la résolution spatiale sont donc inversement proportionnels.
Expo. directe:
PRS > 100 pl / mm
Ecrans fins:
Fd = 0,25 mm
Ecrans standards: Fd
= 0,35 mm
Ecrans rapides:
Fd = 0,45 mm
Ecrans très rapides: Fd = 0,55
mm
Le film doit être en contact étroit avec les écrans dans toutes les zones de la cassette.
Tout défaut de coaptation entraine une augmentation du flou de
détection dans les zones correspondantes
(dispersion des rayons lumineux et chevauchement des faisceaux issus
de différents cristaux)
Le flou produit par un mauvais contact écran-film vient s’ajouter
au flou de détection dû aux ER et aux autres causes de flou.
Le nouveau flou engendré par le mauvais contact peut être
calculé en multipliant le flou préexistant par le carré
de la distance entre l’écran et le film
Nouveau flou = ancien flou x dist.2
Le bon contact entre le film et les écrans peut être apprécié
en radiographiant un fin grillage,
les zones où le maillage apparait flou indiquent les zones de
mauvais contact.
Dans le cas où le rayon directeur est incliné sur la cassette, il se produit deux images distinctes sur les deux émulsions, c’est l’effet de parrallaxe.
