Les charges électriques sont générées par des panneaux photoconducteurs, puis elles sont lues par un dispositif capacitif ou par des électromètres.
 (Hologic: capteur DR 1000 , Toshiba: capteur Dyna Direct , Kodak: capteur Hologic)
Les détecteurs utilisant le Sélénium présentent une meilleure résolution spatiale, les charges étant appliquées perpendiculairement à la couche de sélénium.
La limite étant due à la taille des pixels de la matrice TFT.
Les pertres de signal sont limitées (pas de reconversion par la matrice TFT)

Le numéro atomique du sélénium étant 34, l'absorption est faible en radiologie conventionnelle (épaisseur de la couche de sélénium = 250 à 500 m)
Par contre l'absorption est supérieure à 90% en mammographie.

La rémanence du détecteur impose un effacement entre deux expositions, les acquisitions dynamiques ne sont alors pas possibles, sauf dans le cas de l'application d'une technique de contre-masquage (DEC de Toshiba et Shimadzu: 30 images / sec.) accompagné d'une augmentation de l'épaisseur du sélénium pour augmenter l'absorption (1 mm).


Offre industrielle (RSNA 2003)
Offre industrielle (RSNA 2004)


Détecteur au Sélénium

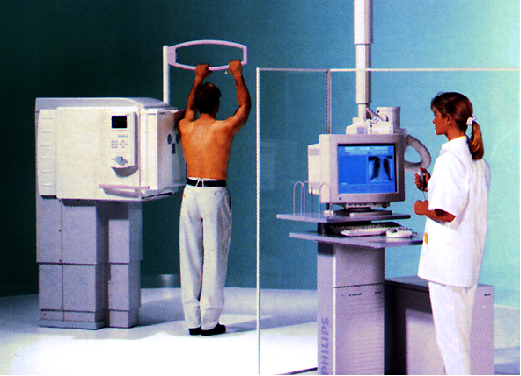

ex: Thoravision - PHILIPS 1993

Constitué d'une couche amorphe de Sélénium (devient conducteur s'il est soumis aux rayons X) sur un tambour en aluminium.

Mise en charge électrique:     Création d'un champ électrique (charge positive à la surface du tambour, charge négative à l'aluminium)

Phase d'exposition:                 Les rayons X libèrent des électrons qui neutralisent les charges positives.
                                                 Les charges résiduelles constituent l'image latente.

Phase de lecture:                  Rotation du tambour à haute vitesse.
                                              Lecture par une barrette de détecteurs (condensateurs lecteurs de charges de 0,2 mm)
                                              L'information horizontale résulte de la rotation , l'information verticale résulte de la translation des détecteurs de 0,1 mm à chaque tour.
                                              La lecture totale s'effectue en 10 secondes, puis le signal électrique est amplifié et numérisé.

                L'image obtenue contient 2000² pixels sur 14 bits (pixel 200 microns)
                Une correction de la distorsion géométrique due au tambour doit être apportée.
                Champ 43 x 49 cm.


Exemple d'évaluation du Thoravision
(Comité d'Evaluation et de Diffusion des Innovations Technologiques - CEDIT - AP.HP)






Détecteurs plans (ou matriciels)


Les rayons X sont convertis directement  en signal électrique par des semi-conducteurs
(exemple: Tellure de Cadmium associé à la technologie Capacité Métal Oxyde Semi-conducteur (CMOS)


ex:        Détecteur Direct-Ray de HOLOGIC Cliquez sur l'image

1 couche de Sélénium amorphe associé à une matrice TFT (Thin Film Transistor).
2 plaques accolées

36 x 43 ; 3,5 cm d'épaisseur ; 8 Kg
Matrice 2560 x 3072 (pixel 139 mm²) sur 14 bits

DR 1000 C (pulmonaire)
DR 1000 (suspension plafonnière type Liebel-Flarsheim)

EPEX (table urgence) Cliquez sur l'image

RADEX (ambulatoire / urgences) Cliquez sur l'image

Statif Siemens  (DR 1000 ; Versa Rad = arceau Liebel-Flarsheim)





Fischer

   Versa Rad-D Cliquez sur l'image
    Digital Chest System Cliquez sur l'image
